FC电路凸轮常见问题
2020-04-26
2510
1.我原来配套使用FC-81F-C和TRD-NA360NWF-5M。现在FC-81F-C坏了，询问只有FC2-81F-C可以购买了。请问FC2-81F-C和TRD-NA360NWF-5M可以配套使用吗？
答：非常遗憾，这2个产品不能直接配套使用，你需要同时购买FC2-81F-C和TRD- NA360NWF2-5M这2个产品配套使用。
2.我购买了FC2-81F-C和TRD-NA360NWF2-5M这2个产品配套使用，安装后发现凸轮上显示的角度值是随编码器顺时针旋转而增加，而我希望是随编码器逆时针旋转而增加，请问可以吗？如何设定？
答：可以。在FC2-81F-C的背面有一组3位DIP开关如右，其中的CW/CCW开关就是用来设置角度值增加方向的，你只要在断电状态下把该开关拨到CCW位置，再上电运行，OK，这时的角度显示就符合你的要求了。
3.我购买了FC2-81F-C和TRD-NA720NWF2-5M这2个产品配套使用，上电动作后，凸轮上报E18错误，请问是何原因？
答：这个错误的意思是编码器的分辨率和凸轮的分辨率不一致。最大的可能原因是凸轮的设置问题。在FC2-81F-C的背面有一组3位DIP开关如右，其中的720/360开关就是用来设置凸轮的角度分辨率的，你只要在断电状态下把该开关拨到720位置，再上电运行，这时应该就不会报E18 错误了。 如果这样还报E18 错误，则可能是编码器有问题了。
4.我购买了FC2-81F-C和TRD-NA360NWF2-5M这2个产品配套使用，上电动作后，凸轮上报E19错误，请问是何原因？
答：E19错误的意思是凸轮验收出不存在的编码值，请确认以下几点:
1）：编码器有无正确连接；2）：编码器运转速度是否平稳，有无超出产品允许速度？
3）：现场有无干扰信号产生； 4）编码器连线问题（断线、短路等）。
5.我购买了FC2-81F-C和TRD-NA360NWF2-5M这2个产品配套使用，上电动作后，凸轮上报E20错误，请问是何原因？
答：E20错误的意思是凸轮验收出编码器编码值不连续，请确认以下几点:
1）：编码器有无正确连接；2）：编码器运转速度是否平稳，有无超出产品允许速度？
3）：现场有无干扰信号产生； 4）编码器连线问题（断线、短路等）。
6.我原来使用的FC2-81F-C坏了，现在贵司推荐我使用FC2-81F-C-1，请问这2个产品可以替代使用吗？
答：这2个产品只是面板文字的不同，其它性能功能全一样。-C的是日文面板；-C-1是英文面板。
7.有没有FC电路凸轮的编程软件?
答： FC电路凸轮是通过其上的按键直接设置的，不需要编程软件。
8.请问凸轮控制器的转向都已经设置好了,但在一段时间后就变成反转了（通过显示确认的,输出也都出现错误）这是什么原因引起的?
答：首先检查凸轮开关的各项设定无误！另外凸轮开关理论上是随动端，所以反转情况你应该找施力源（如电机）的问题！若是凸轮开关的输出反馈发生的问题，先查干扰问题；要是所有关系设备设定性能都无误，那么估计你的凸轮开关确实是有问题了！
9.原来设备上使用TRD-NA360NWF2和FC2凸轮配套使用，以顺时针方向为角度累加方向，现在有一个新设备，需要以逆时针方向为角度累加方向，请问需要换用TRD-NA360RNWF2类的编码器吗？
答：在FC2凸轮的后面，有一组3个DIP开关，其中第一个CW/CCW位置选择开关就是用来选择哪个转动方向为角度累加方向的。该开关位于CW位置时，则编码器顺时针旋转时角度增加；该开关位于CCW位置时，则编码器逆时针旋转时角度增加。
也就是说角度增加方向的选择，是由FC2凸轮的设置来实现的，而不需要去选择不同的编码器来对应。所以你还是选用TRD-NA360NWF2编码器就可以了。
10.我设备上一直使用TRD-NA720NWF2和FC2凸轮配套使用来控制设备动作，现有一套新设备，需要更高的控制精度，请问我可以选用TRD-NA2048NW*类编码器和FC2凸轮配套使用吗？
答：非常遗憾，目前我们的FC2凸轮只能配合使用360线或720线的编码器。其角度精度选择360线编码器时是1度；选择720线编码器时是0.5度。
11.我设备上准备采用TRD-NA720NWF2和FC2-161F凸轮配套使用来控制设备动作，试用时发现最后15号输出点没有输出动作，请问可能是何原因？
答：1）首先请检查外部接线是否正确；
2）确认对该点进行了正确的输出角度范围设置；
3）查看RUN/CAM开关位置，确认处于CAM（凸轮）位置，如右下图；
4）如果以上都没有问题，但还是没有动作，那就是硬件问题了，请送修。
12.请问FC-81F-C和FC-81F-C-1的区别？
答：这2个型号的产品功能上完全一样。唯一的区别，就是面板上的印字。
FC-81F-C是日文面膜，FC-81F-C-1是英文面膜。
13.有台设备上使用了贵司的FC-81F-C,现在想修改下设置角度参数，但发现没有办法设置，请问可能的原因？
答：为了保护设置好的参数不被无意或有意修改，FC系列产品带有输入保护功能。请确认外部保护输入端是否断开。
14.在对FC2-161F-C进行内存全清操作时，发现原点补偿设置不能清除，请问可能的原因？
答：FC2需要在学习模式下才能清除原点补偿数据，请把凸轮设置为学习模式后再试试。
15.由于机械安装上的问题，我的设备的机械原点和FC2编码器组合的电气0度原点不同，请问有无办法可以把任意角度位置设置成机械0度原点？
答：FC2的原点补偿功能可以实现你的要求，详细设置方式请参考FC2凸轮的手册资料。
16.请问FC2系列凸轮使用时允许的最大转速是多少？（10）

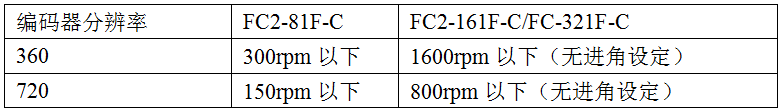

答：FC2产品允许的最大转速如下表。
*有进角功能设定时的最大允许转速，请参看FC2凸轮技术资料。
17.我知道FC2凸轮带进角补偿功能，请问FC2-321F-C所有点都支持进角补偿功能吗？
答：FC2-321F-C支持进角补偿功能，但非常遗憾不是所有点都支持该功能。FC2-321F-C支持最多8个输出点的进角补偿功能。
18.FC2-161F-C有程序组功能，想使用FC2-81F-C-1的程序组功能，请问如何设置使用？
答：非常抱歉，FC2-81F-C-1不支持程序组功能。
